TUGAS FOSTER PENGANTAR ARSITEKTUR



ESTETIKA ARSITEKTUR



Estetika dalam arsitektur

Arsitektur sebagai seni: Arsitektur sebagai bagian dari seni, maka dalam arsitektur juga menerapkan teori tentang keindahan yang biasanya dinamakan sebagai teori estetika

 Estetika sebagai salah satu teori seni

Vitruvius: Kegunaan, Kekokohan, Keindahan (utilitas, firmitas, venustas)

Secara garis besar ada 3 teori estetika, yaitu:

- Estetika formalis: keindahan telah melekat dengan sendirinya, misalnya komposisi, proporsi, simetri, irama, dsb

- Estetika ekspresionis: keindahan tergantung ekspresinya, misalnya ekspresi struktur – fungsi – bentuk

- Estetika psikologis: keindahan ditentukan oleh reaksi pengamat. Keindahan sangat dipengaruhi oleh pengalaman masalalu, orientasi nilai, suasana hati saat mengamati, usia, dsb dari pengamat.

Estetika formalis

Estetika ekspresionis

Estetika psikologis

Wawasan estetika dalam arsitektur

Karya arsitektur yang terwujud didasari atas pemikiran yang dilandasi oleh kaidah-kaidah estetika disamping pemikiran logis dan rasional Arsitektur dituntut indah karena benar wawasan estetika dalam arsitektur selalu bersentuhan dengan mata dan perasaan, diamati wujud arsitekturnya baru dirasakan kesan estetisnya Arsitektur harus dapat dilihat dengan mata kepala dan mata hati.

Unsur-unsur Estetika

Unsur estetika bangunan diekspresikan dari 3 sumber:

Sosok penampilan bangunan

Pengolahan tampak/ raut bangunan

Pengolahan lingkungan / kelompok bangunan

PENDAPAT MENGENAI ESTETIKA / KEINDAHAN

KAMUS OFXORD: Keindahan adalah nilai-nilai yang menyenangkan pikiran, mata dan telinga

• SOCRATES: Sesuatu itu indah kalau sesuai dengan tujuan atau dengan fungsinya atau kegunaannya

• PLATO: Bentuk-bentuk menjadi indah dalam proporsi dimana unsur-unsurnya disatukan secara harmonis ditujukan kepada bentuk ideal

• HEGEL: Indah adalah mengekspresikan kesan agung dan luhur melalui cara menyajikan yang paling sempurna

SCHOPENHAUER: Keindahan dalam arsitektur adalah pernyataan kekuatan

bahan bangunan yang memperlihatkan perjuangan melawan gaya grafitasi

IMANUEL KANT: Keindahan ada dalam penderitaan yang membahagiakan

BAUMGARTEN: Keindahan adalah kesempurnaan yang ada pada alam

ARISTOTELES: Keindahan terdapat dalam kesantaian

UNSUR PERANCANGAN

TITIK

GARIS

BIDANG

BENTUK

RUANG

TEKSTUR

WARNA

PRINSIP PERANCANGAN

1. KEINDAHAN WUJUD (FISIK)

Sesuatu yang nyata, dapat dihitung, dapat diukur. Dapat dicapai melalui kaidah pengaturan : Kesatuan, Keseimbangan, Proporsi, Skala, Irama, Keselarasan



2. KEINDAHAN EKSPRESI (PESAN, NON FISIK)

Timbul dari Pengalaman, Referensi, Pengamatan

KESATUAN (UNITY)

Yaitu tersusunnya beberapa unsur menjadi satu kesatuan yang utuh dan serasi.

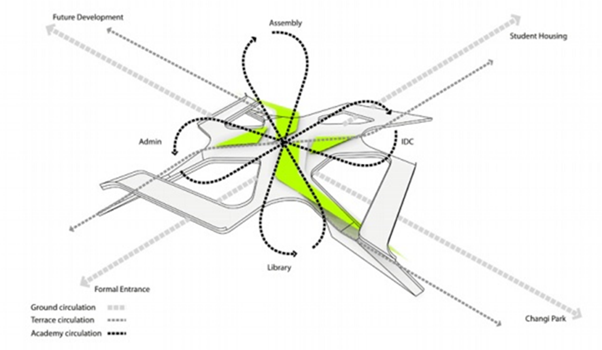

University of Technology and Design  in Singapore

Leonardo Glass Cube, Germany

PRINSIP PERANCANGAN

KESEIMBANGAN

Adalah suatu nilai yang ada pada setiap objek yang daya tarik visualnya dikedua sisi pusat keseimbangan atau pusat daya tarik adalah seimbang

Bentuk Keseimbangan Simetris

Bentuk Keseimbangan Asimetris

Bentuk Keseimbangan Simetris

Bentuk Keseimbangan Asimetris

 THE H- HOUSE SWEDIA

Galilée Office Building

PROPORSI

Proporsi terjadi kalau dua buah perbandingan adalah sama.

SKALA

Sebuah bangunan dikatakan mempunyai skala jika bangunan tersebut dapat menunjukkan ukuran besarnya atau kecilnya dengan jelas sebagaimana tujuannya.

SKALA HEROIK, diperoleh dengan satuan-satuan unsur berukuran besar, lebih besar dari ukuran biasa.











SKALA NATURAL, diperoleh dengan pemecahan masalah fungsional secara wajar

SKALA INTIM, diperoleh dengan memakai ornamen yang lebih besar dari biasanya.

IRAMA

Adalah pengulangan ciri secara sistematis dari unsur-unsur perancangan bangunan, seperti kolom, perbedaan warna, garis.

TEORI BENTUK ARSITEKTUR



Bentuk dalam Arsitektur

MK Pengantar Arsitektur

Bentuk menurut literature

Menurut Vitruvius, bentuk merupakan gabungan antara firmitas dengan venustas (beauty)(saliya”99).

Obyek dalam persepsi kita memiliki wujud/ujud (sha) (abecrombie, 1984:37)Wujud merupakan hasil konfigurasi tertentu dari permukaan-permukaan dan sisi bentuk (ching, 1979 : 50 )

Ciri-ciri visual bentuk

ciri-ciri pokok yang menunjukan bentuk, dimana ciri-ciri tersebut pada kenyataannya dipengaruhi oleh keadaan bagaiman cara kita memandangnya. Bentuk dapat dikenali karena memiliki ciri-ciri visual yaitu ( ching, 1979)

Wujud: adalah hasil konfigurasi tertentu dari permukaan-permukaan dan sisi-sisi bentuk.

Dimensi: dimensi suatu bentuk adalah panjang, lebar, tinggi. Dimensi-dimensi ini menentukan proporsinya. Adapun skalanya di tentukan oleh perbandingan ukuran relatifnya terhadap bentuk-bentuk lain di sekelilingnya.

Warna: corak, intensitas, dan nada permukaan pada suatu bentuk. Warna adalah atribut yang paling mencolok yang membedakan suatu bentuk terhadap lingkunganya. Warna juga mempengaruhi bobot visual pada bentuk. Tekstur : adalah karakter permukaan suatu bentuk. Tekstur mempengaruhi perasaan kita pada waktu menyentuh, juga pada saat kualitas pemantulan cahaya menimpa permukaan benda tersebut.

Posisi : adalah letak relatif suatu bentuk terhadap suatu lingkungan atau medan visual.

Orientasi : adalah posisi relatif suatu bentuk terhadap bidang dasat, arah mata angin atau terhadap pandangan seseotang yang melihatnya.

Inersia Visual : adalah derajad konsentrasi dan stabilitas suatu bentuk. Inersia suatu bentuk tergantung pada geometri dan orientasi relatifnya terhadap bidang dasar dan garis pandangan kita.

Dengan penghayatan terhadap wujud kita bisa mendapatkan kepuasan. Wujud dapat menawan perhatian kita, mengundang keingintahuan memberikan sensasi yang menyenangkan atau tidak menyenangkan dalam berbagai cara. Ada wujud yang memuat pesan khusus, ada yang membuat kita langsung mengerti bahkan ada yang tidak sama sekali dengan atau tanpa penjelasan wujud tidak dapat di pertentangkan. (Abrecombie 1984).

Sebagai contoh dengan dimensi dan ukurannya, piramid adalah suatu wujud yang mempunyai suatu kekuatan. Tentunya efektifitasnya di perkaya oleh pengulangan sejarah dan oleh kekayaan akan asosiasi-asosiasinya yang terakumulasi ( terkumpul ). Bagi masyarakat mesir, yang mengenalnya sebagai transfotmasi ideal dan agung dari gundukan makam biasa, yang mempercayai sebagai jaminan keabadian pharaoh dan yang melihat lapisan atapnya yang bekilat memantulkan cahaya langsung yang pertama dari matahari terbit, sebagai imaji kedewaan dan ketuhanan bagi mereka jelas, piramid memiliki arti yang tidak bisa kita dapatkan lagi saat ini.

Olblesik adalah salah satu bentuk yang memiliki daya tarik. Oblesik hampit selalu menarik perhatian. Tidak dapat di pungkiri lagi bahwa oblesik melambangkan’ lingga’. Tetapi akan berarti asosiasi ini dilihat sebagai sumber daya teriknya. Sumber tersebut mungkin sedikit lebih berkaitan dengan sex dari pada dengan sebuah isyarat melawan gravitasi, usaha melawan inertia.

Ekspresi Bentuk

Ekspresi Bentuk adalah apa yang kita lihat menurut pengaruh atau pengalaman sebelumnya (smithies, 1984). Oleh karena itu setiap orang memiliki latar belakang dan pengalaman yang berbeda-beda, maka tanggapan terhadap ekspresi yang dimunculkan oleh subyek juga akan berbeda-beda.Setiap kerangka arsitektural senantiasa mengandung ekspresi sebagai sebuah prinsip.

Ekpresi dapat dipengaruhi oleh beberapa aspek yaitu:

Fungsi. Fungsi dapat melahirkan bentuk yang ekspresif misalnya kita membuat sebuah lumbung padi dengan menitik beratkan pada pemenuhan fungsi, maka akan muncul bentuk lumbung padi yang dapat menghindari terjadinya pembusukan padi, menghindari gangguan tikus dan sebagainya.

Struktur. Penonjolan struktur sebagai elemen estetis pada sebuah bangunan dapat melahirkan bentuk yang ekspresif pula.

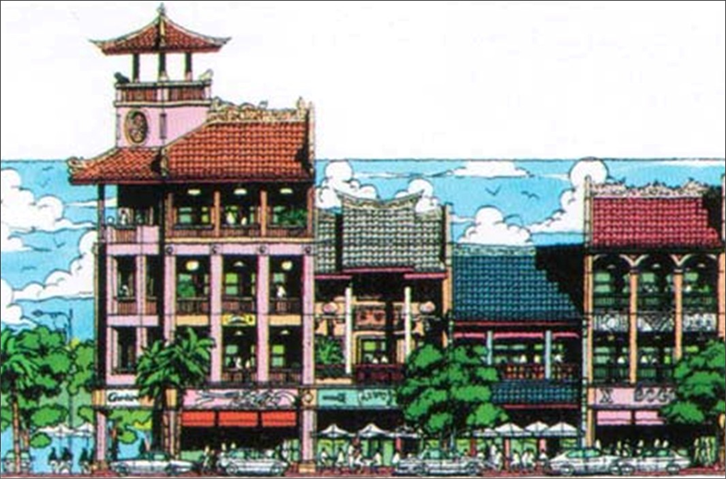

Budaya. Misalnya pada bangunan tradisional. Ekspresi yang di munculkan merupakan hasil tampilan budaya.

Teori Gestalt tentang Ekspresi

Para psikologi Gestalt menduga bahwa terdapat sebuah pengalaman langsung dari kualitas ekspresi dalam persepsi terhadap garis-garis, bidang-bidang, volume ataupun massa. Mereka merumuskan bahwa pengalaman-pengalaman ini bukan hasil dari asosiasi intelektual melainkan hasil dari sebuah gaung antara proses neurologis (syaraf) dan pola-pola lingkungan. Jadi bangunan di katakan hidup, tenang, atau berat bukan karena asosiasi antara pola-pola yang ada sekarang dengan rujukan tetapi karena proses biologis dalam otak kita– konsep Isomorphism Gestalt (Lang, 1987).

Menurut interpretasi psikologi dari Teor Gestalt tentang proses persepsi visual, menyatakan bahwa ’garis’(line) dan ’bentuk’(form) dari bangunan mengkomunikasikan makna-makna secara langsung melalui garis itu sendiri atau bidang (Lang, 1987).

Crisler Building, ekspresi: menjulang tinggi (soaring),

Sydney Opera house, ekspresi: gelembung (billowing), menunjukan ekspresi: statis.

TEORI FUNGSI ARSITEKTUR



                                                FUNGSI DALAM ARSITEKTUR

MAKNA FUNGSI

Fungsi dalam pengertian sederhana adalah kegunaan.

Fungsi juga dapat dimaknai sebagai suatucara untuk memenuhi keinginan.

Fungsi timbul sebagai akibat adanya kebutuhan manusia dalam mempertahankan dan mengembangkan hidup.

FUNGSI MENURUT GEOFFREY BROADBENT

Fungsi adalah apa saja yang diekspresikan dan diinformasikan arsitektur.

Ada 6 fungsi :

ENVIRONMENTAL FILTER (Penangkal FaktorLingkungan)

CONTAINER ACTIVITY (Wadah Kegiatan)

CAPITAL INVESTMENT (Investasi/ Penanaman Modal)

SYMBOLIC FUNCTION (Fungsi Simbolik)

BEHAVIOR MODIFIER (Pengarah Perilaku)

AESTHETIC FUNCTION (Fungsi Estetika)

FUNGSI MENURUT CHRISTIAN NORBERG SCHULTZ

Fungsi adalah tugas dan pekerjaan yang harus dijalankan oleh sebuah lingkungan ada 4 fungsi:

PHYSICAL CONTROL (Pengendali Faktor Alam)

FUNCTIONAL FRAME (Kerangka Fungsi)

 SOCIAL MILIEU (Lingkungan Sosial)

CULTURAL SYMBOLIZATION (Simbol Budaya)

FUNGSI MENURUT LARRY R. LIGO

Fungsi adalah tugas atau efek yang ditimbulkan arsitektur

Ada 5 fungsi :

STRUCTURE FUNCTIONAL (Fungsi Struktur)

PHYSICAL FUNCTION (Fungsi Fisik)

PSYCHOLOGICAL FUNCTION (Fungsi Psikologis)

SOCIAL FUNCTION (Fungsi Sosial)

CULTURE / EXISTENTIAL FUNCTION (Fugsi Budaya)

FUNGSI MENURUT JAN MUKAROWSKY

Fungsi adalah segenap potensi arsitektur untuk

memberikan makna terhadap lingkungan

Ada 5 fungsi :

EXPRESSIVE FUNCTIONAL (Fungsi Ekspresi)

AESTHETIC FUNCTION (Fungsi Estetik)

ALLUSORYFUNCTION (Fungsi Kenangan)

TERRITORIAL FUNCTION (Fungsi Teritori/Batas)

REFERENTIAL FUNCTION (Fugsi Acuan)

MAKNA FUNGSI DALAM ARSITEKTUR

FUNGSIONALISME BENTUK

Peran fungsi dalam bentuk arsitektur memiliki makna

paling awal. Paling banyak dikenal dan paling lazim.

Form Follow Function

Segala rancangan arsitektur terjadi karena fungsi

Pembedaan bagian bangunan menurut tujuannya

Rancangan bangunan untuk memenuhi kebutuhan manusia

Bentuk berasal dari keinginan pemakai

MAKNA FUNGSI DALAM ARSITEKTUR

FUNGSIONALISME KONSTRUKSI

Struktur, konstruksi dan bahan bangunan sampai batas

tertentu memiliki kedudukan yang lebih tinggi

Form Follow Structure Function

Bentuk berasal dari syarat sistem struktur, konstruksi

dan

bahan bangunan

Menurut penggunaan struktur, konstruksi yang jujur, jelas

dan wajar tanpa disembunyikan

Rancangan struktur untuk tujuan estetik melalui elemen strukturnya sendiri

 FUNGSIONALISME EKSPRESI

Memperlihatkan GUNA dan STRUKTUR secara bersama- sama dalam arsitektur

Bentuk merupakan wujud dari kegunaan / fungsi di

dalamnya

Bentuk secara simbolik melukiskan fungsi Rancangan bangunan memperlihatkan struktur & konstruksi serta peralatan bangunan secara menonjol

FUNGSIONALISME GEOMETRIS

Mencoba mengabaikan guna dan memusatkan perhatian

pada cara dimana geometri bangunan berfungsi secara

visual.

Function Follow Form Penciptaan bentuk bukan untuk menyesuaikan dengan guna, tetapi akibat penyesuaian bentuk geometris itu sendiri Kesederhanaan bentuk dengan geometri dan bebas dari Ornament Nilai estetis didapat dari pengolahan elemen geometri

FUNGSIONALISME ORGANIS

Karya arsitektur tidak hanya fungsional tetapi juga organis (bentuk sebagai suatu proses kehidupan yang alamiah) Bentuk dan Fungsi Identik

Karya arsitektur berwawasan lingkungan Bentuk tercipta dari fenomena alam dan penggalian gagasan dari mahluk hidup Fungsi bangunan adalah aktifitas yang menciptakan bentuk, sehingga bentuk adalah fungsi dari keseluruhan.

FUNGSIONALISME EKONOMIS

Pendekatan ekonomi dalam proses penciptaan karya arsitektur Bentuk terjadi akibat pemakaian peralatan dan bahan secara ekonomis Penggunaan metode dan cara yang

Paling efektif dan efisien.

FUNGSIONALISME KULTURAL

Penciptaan karya arsitektur dengan menempatkan manusia secara sentral

Form Follow Culture Bentuk berasal dari pola perilaku, kondisi sosial budaya pemakai Bentuk dijiwai oleh kehidupan manusia, watak, kecenderungan dan nafsu serta cita-cita

KARAKTERISTIK FUNGSI

FUNGSI ADALAH PROSES

Dalam proses penciptaan suatu karya arsitektur fungsi juga sejalan dengan proses tersebut. Unsur pemakai/pengguna, pemilihan komponen bangunan, penyusunan ruang, pengolahan bentuk dan proses penciptaan lainnya akan dideteksi dari fungsi setiap aspek

FUNGSI ADALAH TUJUAN

Karena fungsi adalah proses, maka akan mengarah pada satu tujuan dan karenanya arsitektur diciptakan.

FUNGSI ADALAH KESELURUHAN

Fungsi mengacu pada keseluruhan / totalitas karya arsitektur

FUNGSI ADALAH PERILAKU

Dalam sistem arsitektur, fungsi dipengaruhi oleh kecenderungan perilaku yang timbul dalam setiap tahapan prosesnya

FUNGSI ADALAH HUBUNGAN

Sebagai suatu sistem, maka fungsi berada dalam keterkaitan antara komponen satu dengan lainnya.

TEORI VITUVIRUS

 APA ITU ARSITEKTUR

Definisi yang baik diberikan oleh arsitek Romawi,

VITRUVIUS pada abad pertama masehi dalam buku pertamanya yang berjudul “Ten Books on Architecture”.

APA ITU ARSITEKTUR

Vitruvius berkata bahwa arsitektur adalah

bangunan yang terdiri dari: Utilitas ...

Firmitas … Venustas Kesediaan ...

Kekakuan ... Kesenangan Utilitas ...

Struktur ... Ketertarikan

Guna ... Konstruksi … Tampilan

Fungsi ... Teknologi ... Keindahan

Perbedaan Antara Arsitektur dan Bangunan

Bangunan ≠ Arsitektur

Arsitektur = Desain sebelum Dibangun

Arsitektur adalah DESAIN Bangunan, Ruang dan Lingkungan

Sesuai dengan Kebutuhan Manusia

Menggunakan Teknologi dan Ilmu Pengetahunan,

Dengan Kualitas Estetika

Terapan Teori Vitruvius

UTILITAS

·         Kebutuhan

·         Fungsi

·         Denah

FIRMITAS

·         Utama

·         Struktur

·         Potongan

VENUSTAS

·         Seni

·         Keindahan

·         Tampak

TERAPAN TEORI VITRUVIUS

                     VENUSTAS

                      *Seniman

                      *Pemahat

                       *Pelukis

UTILITAS      ARSITEK    FIRMITAS

*T.Elektro                             *T.Spil

*T.Lingkungan

*T. Mesin

UTILITAS

*Kebutuhan

*Fungsi

*Denah

FIRMITAS

*PERTENGAHAN

*STRUKTUR

*POTONGAN

VENUSTAS

*SENI

*KEINDAHAN

*TAMPAK

UTILITAS

Utilitas sebagai pesan:

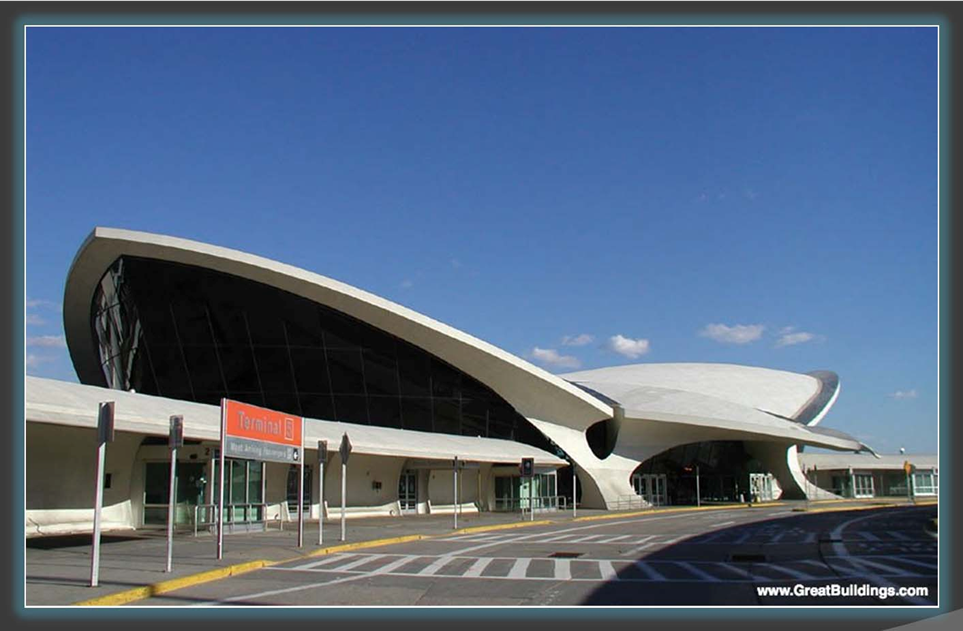

TWA terminal ,JK

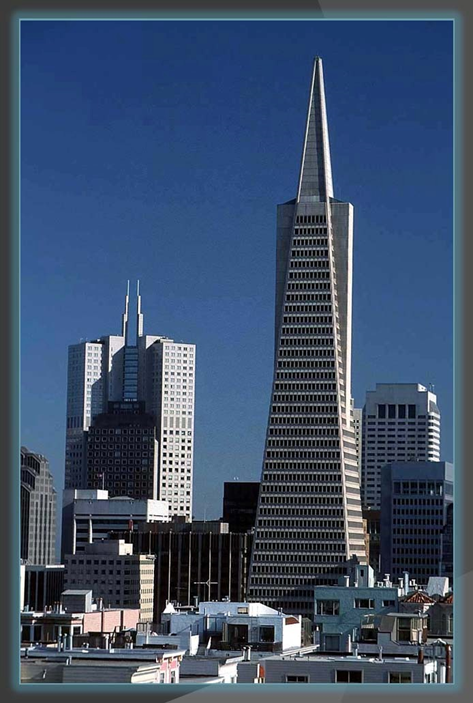

Transamerica Bldg. SF, CA

Utilitas sebagai Tambahan:

Louis Kahn’s Richards Medical Laboratory,

University of Pennsylvanian

FIRMITAS

Firmitas/Struktur akan selalu menjadi bagian dari:
Kemajuan dalam Keahlian Teknik

Ketersediaan dan Kekuatan dari Material

Biaya dari Material

Faktor Geografis dan Historis

Architecture is the adaptation of form to resist force.”

John Ruskin (19th c.)

Arsitektur adalah adaptasi bentuk dalam menahan beban

Semua struktur mencari keseimbangan

Antara gaya tarik dan gaya tekan

Secara tradisional hal ini dapat

dalam dua cara:

* melalui struktur kolom‐balok

* melalui struktur busur

STRUKTUR BALOK DAN KOLOM

STRUKTUR BUSUR

VENUSTA

Apa yang membuat arsitektur itu bagus?

Apakah itu dengan mengekspresikan fungsi

secara jelas dan menarik?

Apakah itu “sesuai” dengan sekelilingnya

(dengan melengkapi atau justru berlawanan

dengannya)?

Apakah desain dan strukturnya yang harus

masuk akal?

Apakah itu menciptakan ruang yang berarti

(menarik, mengejutkan, nyaman,

menyenangkan, mengganggu, dll.)?

Apakah akan kokoh? Sudahkah itu kokoh

Menganalisis Bangunan

Ruang: Solid (masif, pejal) and Void (kosong)

 Skala dan Proporsi

 Berat & Permassaan

 Unsur Pokok Desain (titik, garis, bidang, volume)

 Ruang: Solid (masif, pejal) and Void (kosong)

 Simetri

 Asimetri

Bobot&massa:

Material

Permassaan untuk bobot

Hubungan terhdap permukaan

(tinggi atau rendah?)

Tekstur Warna Ornamentasi Pencahayaan Akustik Konteks

ASIMETRI

TEORI RUANG (Dalam Dan Luar)

 Pengertian Ruang Dalam Arsitektur

Ruang merupakan bentuk 3D (memiliki panjang, lebar, tinggi) dibatasi oleh elemen penyusun bawah, samping dan atas sebagai pembatas keluar/masuk ruangan tersebut.

Beda Ruangan dengan Ruang

Ruangan :                          Ruang :

Ruang Dalam                  Interior

                                                Eksterior

Organisasi Ruang

dalam suatu bangunan memiliki beberapa metode organisasi ruangPenataan:

dalam suatu bangunan memiliki beberapa metode organisasi ruangPenataan:

dalam suatu bangunan memiliki beberapa metode organisasi ruangPenataan:

Suatu urutan dalam satu garis dan ruang-ruang yang berulang. Pada organisasi ruang linier, ruang atau masa selalu mengacu pada garis linier yang menjadi patokannya.

Contoh: pola bangunana yang ada di pinggir sebuah jalan lurus.

 Organisasi Axial

Organisasi ruang yang terbentuk berdasarkan garis axis tertentu yang menghubungkan antar ruang dan membuat sebuah pola.

Contoh: pola permukiman di sebuah desa, dimana rumah-rumah penduduk akan terbangun di sepanjang tepi jalan, sementara area yang tidak dilalui oleh jalan biasanya merupakan sawah atau tegalan.

Organisasi Grid

Organisasi ruang-ruang dalam daerah struktural grid atau struktur tiga dimensi. Grid dapat ditentukan oleh beberapa faktor, seperti letak massa atau ruang, posisi struktur, posisi jalan dan sebagainya.

Contoh: dalam sebuah bangunan hotel, maka pola ruang ditentukan oleh grid struktur yang berupa jarak antar kolom struktur.

Organisasi Central

Sebuah ruang dominan terpusat dengan pengelompokan sejumlah ruang sekunder. Ruang pusat biasanya merupakan ruang dengan hierarki yang tinggi dan sering dianggap penting atau utama. Organisasi terpusat bisa dengan bentuk persegi atau radial.

Contoh: Desain sekolah, dimana terdapat banyak gedung-gedung kelas yang semuanya menghadap ke bagian tengah yang berupa lapangan upacara.

Organisasi Radial

Sebuah ruang pusat yang menjadi acuan organisasi ruang-ruang Iinier yang berkembang menurut arah jari-jari. Organisasi radial memiliki kemiripan dengan sistem organisasi central, hanya saja perletakannya adalah lingkaran.

Contoh: stadion sepak bola yang menggunakan tribun melingkar. Pada tribun ini, letak semua pandangan adalah ke tengah, berorientasi pada lapangan yang dianggap paling bernilai.

Organisasi Cluster

Kelompok ruang berdasarkan kedekatan hubungan atau bersama-sama memanfaatkan satu cirii atau hubungan visual. Organisasi cluster disebut juga organisasi kelompok ruang homogen yang artinya memanfaatkan ciri fisik yang sama misalnya bentuk, ukuran atau fungsi.

Contoh: pada desain kompleks perumahaan dimana rumah-rumah dengan type dan ukuran yang sama dikelompokkan dalam satu cluster dan dipisahkan dengan rumah lain yang berbeda type dan ukurannya.
